1 范圍

      GB 19212.1-2016的該章用下列內容代替：

      GB 19212的本部分規定了電鈴和電鐘變壓器及內裝電鈴和電鐘變壓器的電源裝置的安全要求。帶有電子電路的變壓器也包括在本部分中。

      注1：安全要求包括電氣、溫度和機械方面。

      除非另有規定，以下“變壓器”包括電鈴和電鐘變壓器及內裝電鈴和電鐘變壓器的電源裝置。

      本部分適用于駐立式、單相、空氣冷卻（自冷或風冷）、獨立用或配套用干式變壓器。其繞組可以是包封式或非包封式。

      本標準適用于變壓器和電源裝置（線性）。

      本部分與GB 19212.17開關型電源裝置結合使用，也適用于內部工作頻率超過500Hz的電源裝置。當兩項標準的要求不一致時，優先采用更嚴格的標準。

      額定電源電壓不超過交流250 V，額定電源頻率不超過500 Hz。本標準適用于內部工作頻率不超過500Hz的變壓器和線性電源裝置。

      額定輸出不應超過100 VA。

      空載輸出電壓不超過交流33V或無紋波直流46V，額定輸出電壓不超過交流24V或無紋波直流33 V。

      電鈴和電鐘變壓器通常預定為短時加有負載的家用電聲信號設備和其他類似裝置供電。

      注2；部分負載可以作為照明用。

      本標準不適用于預定要與變壓器的輸入和輸出端子連接的外部電路及其元器件。

      當安裝規程或最終產品標準要求的電路之間為雙重絕緣或加強絕緣時，可使用本部分包括的變壓器。

      注3 通常，變壓器是預定要與設備配套使用以滿足設備的功能要求，用來提供與電源電壓不同的電壓。其電擊防護可以通過所配套設備的其他部件來提供（或完善），例如外殼。輸出電路的部件可以連接到輸入電路或保護接地。

      本部分適用于與專用設備配套的變壓器，其范圍由相關標準確定。

      注4：應注意以下情況：

      ——避免外殼和外殼內元器件受諸如霉菌、害蟲、白蟻、日輻射和結冰等外界影響的防護措施也應當考慮；

      ——變壓器運輸、儲存和工作的不同條件也應當考慮；

      ——對預定要用于特殊環境的變壓器，例如熱帶環境，可以采用符合其他適用的標準和國家規程的附加要求。

      注5：隨著今后變壓器技術的發展，可能需要提高變壓器頻率的上限值，到那時之前，可以將本部分作為導則使用。

2 規范性引用文件

      除下列引用文件外，GB 19212.1-2016的該章適用。

      該章增加下列引用文件：

      GB 19212.1 2016變壓器、電抗器、電源裝置及其組合的安全 第1部分：通用要求和試驗(IEC 61558-1:2009,MOD)

3 術語和定義

      除下列術語和定義外，GB 19212.1-2016的該章適用。

      該章增加下列術語和定義：

3.1.101

      電鈴和電鐘變壓器 bell and chime transformer

      一種專門預定為家用電聲信號設備和其他類似裝置供電的單相安全隔離變壓器

4 一般要求

      GB 19212.1-2016的該章適用。

5 試驗的一般說明

      GB 19212.1-2016的該章適用。

6 額定值

      該章用下列條款代替：

6.101 額定輸出電壓不應超過交流24V或無紋波直流33V。

      對于獨立用變壓器，此輸出電壓限值也適用于不預定互相連接但呈串聯連接的輸出繞組。

6.102 額定輸出不應超過100 VA。

6.103 額定電源頻率和內部工作頻率不應超過500 Hz。

6.104 額定電源電壓不應超過交流250V。

      通過檢查標志來檢驗是否符合6.101～6.104的要求。

7 分類

      除下列條款外，GB 19212.1-2016的該章適用。

7.2 該條用下列內容代替：

      按短路保護或非正常使用保護分類：

      ——固有耐短路變壓器；

      ——非固有耐短路變壓器；

      ——無危害式變壓器。

7.4 該條用下列內容代替：按移動方式分類：

      ——固定式變壓器。

7.5 該條用下列內容代替：

      按工作方式分類：

      ——短時工作循環；

      ——間歇工作循環。

      注：照明用的負載可以連續施加。

      該章增加下列條款：

7.101 按安裝方式分類：

      ——安裝在配電裝置內；

      ——安裝在電聲信號裝置（電鈴、電鐘、蜂鳴器等）內；

      ——安裝在出線盒或出線箱上；

      ——嵌入安裝；

      ——表面安裝。

8 標志和其他信息

      除下列條款外，GB 19212.1-2016的該章適用。

8.1 h）用下列內容代替：

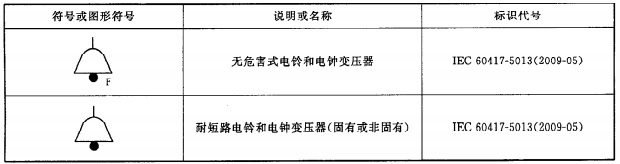

      變壓器應標有8.11所示的圖形符號之一；

8.11 該條增加下列內容，

9 電擊防護

      除下列條款外，GB 19212.1-2016的該章適用。

      該章增加下列條款：

9.101 當將導線接至輸出端子時，應防止偶然接觸輸人電路中的繞組和危險帶電零部件。

      通過檢查和使用GB 19212.1-2016中圖2所示的標準試驗指來檢驗是否合格。試驗指應不可能觸及輸入電路中的繞組或危險帶電零部件。

10 輸入電壓設定值的改變

      GB 19212.1-2016的該章適用。

11 負載輸出電壓和輸出電流

      除下列條款外，GB 19212.1-2016的該章適用。

11.1 該條用下列內容代替：

      當變壓器接到額定電源頻率的額定電源電壓，并用一個能在額定輸出電壓和額定功率因數（對交流電流）下產生額定輸出的阻抗作負載，其輸出電壓值與額定值相差不應大于：
