1 范圍

      本標準規(guī)定了致密定形耐火制品體積密度、顯氣孔率和真氣孔率測定的術語和定義、原理、設備和材料、試樣、試驗步驟、結果計算、試驗誤差及試驗報告。

      本標準適用于致密定形耐火制品體積密度、顯氣孔率和真氣孔率的測定。

2 規(guī)范性引用文件

      下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

      GB/T 5071 耐火材料 真密度試驗方法（GB/T 5071-2013，ISO 5018：1983，MOD）

      GB/T 8170 數(shù)值修約規(guī)則與極限數(shù)值的表示和判定

      GB/T 10325 定形耐火制品驗收抽樣檢驗規(guī)則（GB/T 10325-2012，ISO 5022：1979，NEQ）

      GB/T 22230 工業(yè)用液態(tài)化學品 20℃時的密度測定（GB/T 22230-2008，ISO 758：1976，IDT）

3 術語和定義

      下列術語和定義適用于本文件。

3.1

      體積密度 bulk density

      ρ_b

      帶有氣孔的干燥材料的質量與其總體積的比值。

3.2

      總體積 bulk volume

      A

      帶有氣孔的材料中固體物質、開口氣孔及閉口氣孔的體積總和。

      注：表面粗糙度影響總體積測定的準確性，從而影響體積密度測定的準確性。另外，當試樣的體積減少到某一極限以下或組織結構（孔徑和顆粒）太粗時，體積密度難以精確測得。

3.3

      ρ_t

      真密度 true density

      帶有氣孔的干燥材料的質量與其真體積之比值。

3.4

      真體積 true volume

      帶有氣孔的材料中固體物質的體積。

3.5

      開口氣孔 open pore

      浸漬時能被液體填充的氣孔。

      注：原則上這些氣孔都與大氣相通，或者直接相通或者通過其他氣孔相通。表面粗糙度也對開口氣孔體積測定的準確度有影響。

3.6

      閉口氣孔 closed pore

      浸漬時不能被液體填充的氣孔。

3.7

      顯氣孔率 apparent porosity

      帶有氣孔的材料中所有開口氣孔的體積與其總體積之比值。

3.8

      閉口氣孔率 closed porosity

      π

      帶有氣孔的材料中所有閉口氣孔的體積與其總體積之比值。

3.9

      真氣孔率 true porosity

      π_f

      顯氣孔率和閉口氣孔率的總和。

3.10

      致密定形耐火制品 dense shaped refractory product

      真氣孔率小于45％的定形耐火制品。

4 原理

      稱量試樣干燥后的質量、飽和浸液后懸浮在浸液中的質量和飽和浸液后在空氣中的質量，用這些數(shù)據(jù)計算試樣的體積密度和顯氣孔率。依據(jù)試樣的真密度（按GB/T 5071中規(guī)定的方法測定）計算真氣孔率。

5 設備和材料

5.1 電熱干燥箱：能控制溫度在150℃±10℃。

      注：帶有風機能通風的電熱干燥箱將有利于溫度均勻分布和提高試樣的干燥效率。

5.2 天平：分度值為0.01g，并且有能使試樣懸掛在浸漬液體中的裝置（見圖1）。

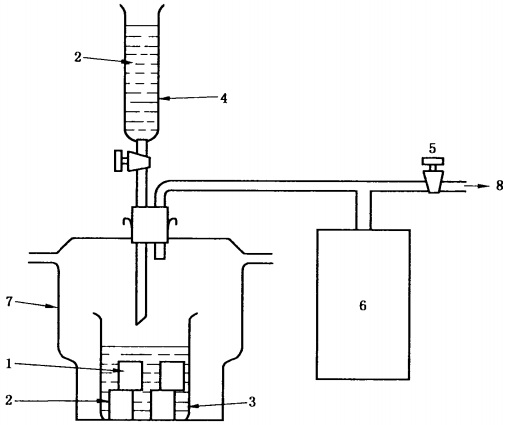

      說明：

      1——試樣；

      2——浸液；

      3——燒杯；

      4——帶開關的漏斗；

      5——泵隔離閥；

      6——壓力測量裝置（壓力計）；

      7——干燥器；

      8——空氣出口（至真空泵）。

圖1 浸漬試樣用的真空裝置示意圖

5.3 帶溢流管的容器：有合適的尺寸，以使試樣浸漬時（見7.2）和測量被浸漬試樣表觀質量時（見7.3）能夠容納試樣。

5.4 抽真空裝置：能夠將絕對壓力降至不大于2500 Pa（0.025 bar），并能夠測量所使用的壓力。

5.5 溫度計：精確至1℃。

5.6 浸液：對不與水反應的材料，浸液可選用蒸餾水。對那些與水接觸易發(fā)生水化反應的材料，可選用蒸餾過的煤油或其他合適的有機液體，浸液在高于試驗中的絕對壓力環(huán)境下不應分餾。

5.7 干燥器。

5.8 液體比重天平或比重計：分度值為0.001g。

5.9 浸液槽。

6 試樣

6.1 待測的樣品數(shù)量按GB/T 10325的規(guī)定或由相關方協(xié)商確定。

6.2 通常，每個樣品制取一個試樣。試樣數(shù)量也可由雙方協(xié)商確定，并且在試樣報告中注明。如果試樣是從磚或大塊樣品上切下，應從每塊樣品上切取相同的數(shù)量，以用于統(tǒng)計分析。

6.3 試樣應切割成棱柱體或圓柱體，試樣的總體積應不小于50cm3，不大于200cm3，最長尺寸與最短尺寸之比不超過2：1。

      注1：在不可能從樣品上制取規(guī)定尺寸的試樣時，雙方可協(xié)商采用其他尺寸的試樣，并在報告中注明。

      注2：如果制取試樣的密度明顯不均勻，那么制取試樣的位置由雙方協(xié)商確定，并在報告中注明。

6.4 試樣表面應無肉眼可見的裂紋。

以上為標準部分內容，如需看標準全文，請到相關授權網(wǎng)站購買標準正版。
